首頁視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

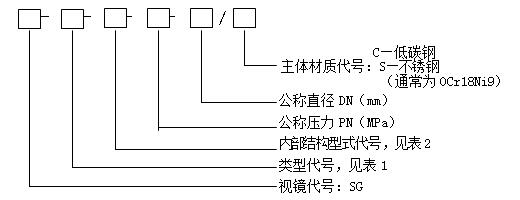

二、產品型號標注
標記示例：
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa,公稱直徑80mm，主體材料為低碳鋼。
表示方法：SG-Ⅱ-P-0.6-80/C。
表1
| 類 型 | 對 夾 型 |
單 壓 型 |
螺 紋 型 | 管 型 |
浮球型 | 框式 對夾型 |
框式單壓型 | 壓力容器 視鏡 |
其 它 |
|||
| 全螺紋 | 螺紋 連接 |
|||||||||||
| 連接 形式 |
法 蘭 |
法 蘭 |
螺 紋 | 法 蘭 |
螺 紋 |
法 蘭 |
法 蘭 |
法 蘭 |
帶 頸 |
法 蘭 |
||
| 代號 | Ⅰ | Ⅱ | Ⅲa | Ⅲb | Ⅴ | Ⅴa | Ⅴb | Ⅵ | Ⅶ | Ⅷa | Ⅷb | Ⅸ |
表2
| 結構形式 | 直頸式 | 縮頸式 | 偏頸式 | 葉輪式 | 擺板式 | 浮球式 |
| 示意圖 |  |
 |
 |
 |
 |
 |
| 代號 | A | B | C | D | P | F |
三、SG-Ⅳ管型視鏡技術參數：
| 公稱直徑 DN |
連接法蘭 PN |
H | H1 | H2 | 玻璃管 | |
| 直徑 | 厚度 | |||||
| 20 | 1.0 | 250 | 78 | 94 | 50 | 4 |
| 25 | 1.0 | 250 | 78 | 94 | 50 | 4 |
| 40 | 1.0 | 250 | 78 | 94 | 60 | 5 |
| 50 | 1.0 | 250 | 78 | 94 | 75 | 5 |
| 65 | 1.0 | 250 | 78 | 94 | 90 | 5 |
| 80 | 1.0 | 250 | 78 | 94 | 105 | 8 |
